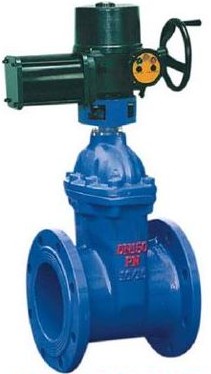

产品概述
该弹性座封闸阀具有灵敏、可靠、安装方便等特点。此阀门可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。
二、弹性座封闸阀主要零件材料
零件名称 | 材料 |
阀体 | 灰铸铁、球墨铸铁、铸钢 |
闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
阀杆 | 不锈钢 |
阀盖 | 灰铸铁、球墨铸铁、铸钢 |
支架 | 灰铸铁、球墨铸铁、铸钢 |
三、弹性座封闸阀主要技术参数
公称压力：1.0～2.5MPa
公称通经：50～600mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/T17241.6 GB9113
试验标准：GB13927 AP1598
弹性座封闸阀主要特点及用途：
1．结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。
2．密封面采用不锈钢和硬质合金，使用寿命长。
3．采用柔性石墨填料，密封可靠，操作轻便灵活。
4．驱动方式分手动、电动、气动、液动，齿轮传动等；结构形式分弹性楔式单闸板型式。
5．广泛用于油晶、水、蒸汽及腐蚀介质的管路上，作接通或截断介质的启闭装置。
四、弹性座封闸阀主要外形连接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
H | 732 | 773 | 820 | 870 | 915 | 1003 | 1110 | 1263 | 1360 | 1550 | 1610 | 1900 | 1938 | 2120 |
