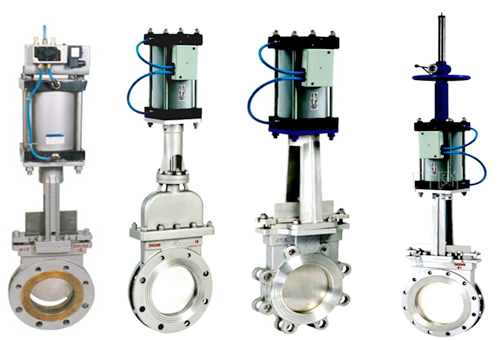

气动刀型闸阀

电动刀型闸阀,气动刀形闸阀刀形闸阀美标刀型闸阀产品使用中注意事项及其特点: 刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

概述

 Z673H、Z673X、Z673F系列气动刀型、浆液、插板阀是生产过程中自动化控制阀门的品种之一。由直行程活塞式气动执行器和刀型阀www.cnvaco.com.cn结构组成,通过配用电磁阀可完成二位切断控制,配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材料。特别适合造纸行业、化工、煤炭、污水、制糖等行业在管路上作调节或截断流体控制。

产品特点

1.刀形、浆液闸阀有暗杆和明杆两种;有单面密封结构和双面密封结构,全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,密封圈采用平面浮动式,球弧浮动式金属密封结构,闸板与金属阀座之间是无间隙启闭,对松软物料如纤维、纸浆、木浆具有很大的剪切力及自洁功能,同时具有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。

2.阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、易于安装、耐磨损、不沾渣防堵措施完善、便于维修、使用寿命长。
3. 刀形、浆液闸阀内部可制成V形、三角形、U形通道。V型闸板可作为调节控制使用,连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、增强聚四氟乙烯软密封。

4.采用活塞式气动执行器,以压缩空气为动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,将此压力作用在活塞上产生推力,并使推杆位移,实现直线运动。

5. 适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。适用温度;软密封:(四氟乙烯≤150℃)、(聚胺脂≤80℃),硬密封:≤425℃。工作压力:0.6~1.6MPa,公称通径:DN40~DN900mm

主要零件材料



材料代号

C(WCB)

P(304)

R(316)

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

支架

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

压盖

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

阀板

2Cr13、(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13、(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀座密封

聚胺脂、硬质合金钢、增强聚四氟乙烯 、对位聚苯

填料

聚四氟乙烯 、柔性石墨

执行器主要技术性能



气缸内径(mm)

ф40

ф50

ф63

ф80

ф100

ф125

ф160

ф200

ф250

理论活塞作用力(n)以气压0.4MPa为准

推力

490

760

1215

1960

3077

4800

7869

12308

19227

拉力

410

680

1030

1770

2675

4400

7379

10035

18463

行程范围(mm)

400

500

800

800

1500

1500

2000

2000

2500

工作介质

经净化含油雾压缩空气、氮气类

气源压力(MPa)

0.15-1.0

环境温度(℃)

-10~+80

相对湿度

95

活塞运动速度(mm/g)

50-500

耐久性(kM)

600

可配附件

电磁阀、限位开关回信器、气源三联件、电-气阀门定位器

主要外型及连接尺寸



通径

PN0.6MPa

PN1.0MPa

PN1.6MPa

DN

L

D1

D2

H

n-M

L

D1

D2

H

n-M

L

D1

D2

H

n-M

50

50

90

110

335

4-M12

50

100

125

335

4-M16

60

100

125

335

4-M16

65

50

110

130

363

4-M12

50

120

145

363

4-M16

60

120

145

363

4-M16

80

50

125

150

395

4-M16

50

135

160

395

4-M16

60

135

160

395

8-M16

100

55

145

170

465

4-M16

55

155

180

465

8-M16

60

155

180

480

8-M16

125

55

175

200

530

8-M16

55

185

210

530

8-M16

60

185

210

540

8-M16

150

60

200

225

630

8-M16

60

210

240

630

8-M20

70

210

240

645

8-M20

200

60

255

280

750

8-M16

60

265

295

750

8-M20

80

265

295

770

12-M20

250

80

310

335

900

12-M16

80

320

350

900

12-M20

86

320

355

920

12-M22

300

90

362

395

1120

12-M20

90

368

400

1120

12-M20

92

375

410

1150

12-M22

350

100

412

445

1260

12-M20

100

428

460

1260

16-M20

100

435

470

1300

16-M22

400

100

462

495

1450

16-M20

100

482

520

1450

16-M22

100

485

525

1500

16-M27

450

120

518

550

1600

16-M20

120

532

565

1600

20-M22

120

545

585

1650

20-M27

500

120

5968

600

1800

16-M20

120

585

620

1800

20-M22

130

608

650

1850

20-M30

600

120

670

705

2300

20-M22

120

685

725

2300

20-M27

130

718

770

2360

20-M36
