简介

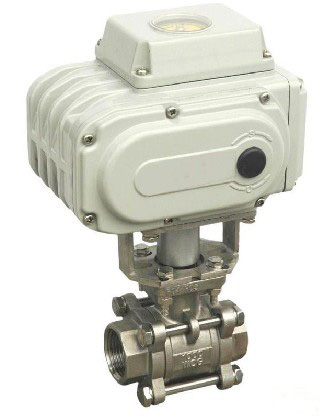

电动三片式螺纹球阀体积小,是由三部分阀壳组成,由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,而直接拆卸四只螺栓,阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇电动三片式球阀 Q911F 选项参数
电动执行器选配:PLVE系列、PLVQ系列
作用形式: 普通开关型、调节型(4~20mA)
环境温度: -30℃~+70℃
电源电压: AC220V、AC380V(其他定制DC24等)50/60Hz
防护等级: IP67、IP68可选
功能选项 (可选)
防 爆 型: 防爆等级:dⅡBT3/T4
信号反馈: 有源信号、S无源信号
带加热器: 可在潮湿环境中干燥执行器内元件(可选)
手动功能: 电动执行器带有手动开阀、关阀功能
调 节 型: 输入4~20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
1.三片式电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
◇电动三片式球阀 Q911F球阀阀体参数
公称压力:PN64、1000WOG、PN130、2000 WOG、
连接方式:螺纹 (二片式、三片式)
阀体材质:不锈钢CF8(304)、CF8M(316)
阀球材质:不锈钢CF8(304)、CF8M(316)
密封材料:PTFE、PPL、合金
阀杆材质:304、316不锈钢
适用温度范围:-20℃~232℃~350℃,金属密封:450℃~600℃
适用介质:水、油、气、粉末,各种有机溶剂等某些腐蚀性液体(W·O·G)
◇电动三片式球阀 Q911F主要技术参数
空气驱动 | 压缩空气4-6bar(可带手轮) |
电驱动 | DC24V、AC220V、AC380V |
公称通经 | 15~250mm |
公称压力 | 1.6~4.0Mpa |
适用温度 | PTFE:-29~+178℃ |
EK:-29~+250℃ | |
连接方式 | 法兰 |
阀结构 | 两块式 |
阀体材质 | 316L、316、304、304L、碳钢 |
阀球材质 | 316L、316、304、304L |
密封材质 | PTFE、EK |
适用介质 | 气体、水及油类等 |
可选附件 | 限位开关、定位器、电磁阀、减压阀 |
◇电动三片式球阀 Q911F设计标准
三块式 | 测试检验 | API598,EN12266 |
螺纹接端 | ASME B1.20,BS21 DIN2999/259,BSP ISO7/1,ISO228/1 JIS B 0203 | |
对焊接端 | ASME B16025 | |
套焊接端 | ASME B16.11 | |
阀兰接端 | ASME B16.5 DIN2542~2545 JIS B2238 | |
两块式 | 测试检验 | API598,EN12266 |
螺纹接端 | ASME B1.20,BS21 DIN2999/259,BSP ISO7/1,ISO228/1 JIS B 0203 |
