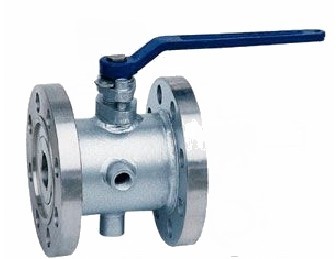

保温球阀主要性能规范
设计制造：BS5351
结构长度：ANSI B16.10
连接法兰：ANSI 150、300Lb按ANSI B 16.5 JIS 10K、20K按JIS B2212、B2214
阀门检验和压力试验：API STD.598
结构：带夹套、耐火、防静电http://www.cnvaco.com.cn/ProductShow_152.html
主体材料：WCB、CF8、CF8M、CF3、CF3M
保温球阀的优点：
流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。http://www.cnvaco.com.cn/ProductShow_152.html
开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。http://www.cnvaco.com.cn/ProductShow_152.html
密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。http://www.cnvaco.com.cn/ProductShow_152.html
球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
保温球阀主要尺寸表：
公称通径DN Nominal Diameter | 法兰规格Flange specification | 尺寸（mm）Size | 重量Kg Weight | |||||||
d | L | H | W | E | Q | P | ||||
inch | DN | 150、300Lb；10K、20K | ||||||||
1/2 | 15 | 15*40 | 15 | 110 | 101 | 130 | 58.5 | 147 | NPT3/4 | 5 |
3/4 | 20 | 20*40 | 19 | 117 | 101 | 160 | 58.5 | 147 | NPT3/4 | 6 |
1 | 25 | 25*50 | 25 | 127 | 106 | 160 | 63.5 | 156 | NPT3/4 | 9 |
11/2 | 40 | 40*65 | 38 | 165 | 125 | 230 | 62.5 | 181 | NPT3/4 | 15 |
2 | 50 | 50*80 | 51 | 178 | 135 | 230 | 68 | 218 | NPT3/4 | 21 |
3 | 80 | 80*150 | 76 | 229 | 193 | 400 | 82 | 275 | NPT3/4 | 38 |
4 | 100 | 100*200 | 102 | 254 | 265 | 700 | 83 | 300 | NPT3/4 | 70 |
6 | 150 | 150*250 | 152 | 292 | 355 | 1100 | 95 | 403 | NPT1 | 101 |
8 | 200 | 200*350 | 203 | 330 | 410 | 1100 | 100 | 492 | NPT1 | 140 |
保温球阀尺寸表：
压力 | 口径 | L | D | D1 | D2 | B | Z-Φd | 3-G |
16 | 15 | 108 | 135 | 100 | 78 | 16 | 4-18 | 3-8 |
20 | 117 | 145 | 110 | 85 | 16 | 4-18 | 3-8 | |
25 | 127 | 160 | 125 | 100 | 16 | 4-18 | 3-8 | |
32 | 140 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
40 | 165 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
50 | 178 | 195 | 160 | 135 | 19 | 8-18 | 1/2 | |
65 | 203 | 245 | 210 | 185 | 21 | 8-18 | 1/2 | |
80 | 229 | 280 | 240 | 210 | 23 | 8-23 | 1/2 | |
100 | 254 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
125 | 267 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
150 | 292 | 405 | 355 | 320 | 28 | 12-25 | 1/2 | |
200 | 330 | 520 | 470 | 435 | 32 | 16-25 | 1/2 | |
25 | 15 | 108 | 135 | 100 | 78 | 18 | 4-18 | 3-8 |
20 | 117 | 145 | 110 | 85 | 18 | 4-18 | 3-8 | |
25 | 127 | 160 | 125 | 100 | 20 | 4-18 | 3-8 | |
32 | 140 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
40 | 165 | 180 | 145 | 120 | 22 | 8-18 | 1/2 | |
50 | 178 | 195 | 160 | 135 | 22 | 8-18 | 1/2 | |
65 | 203 | 230 | 190 | 160 | 26 | 8-23 | 1/2 | |
80 | 229 | 300 | 250 | 218 | 28 | 8-25 | 1/2 | |
100 | 254 | 360 | 310 | 278 | 30 | 12-25 | 1/2 | |
125 | 267 | 425 | 370 | 332 | 30 | 12-30 | 1/2 | |
150 | 292 | 425 | 370 | 332 | 32 | 12-30 | 1/2 | |
200 | 330 | 550 | 490 | 448 | 40 | 16-34 | 1/2 |
