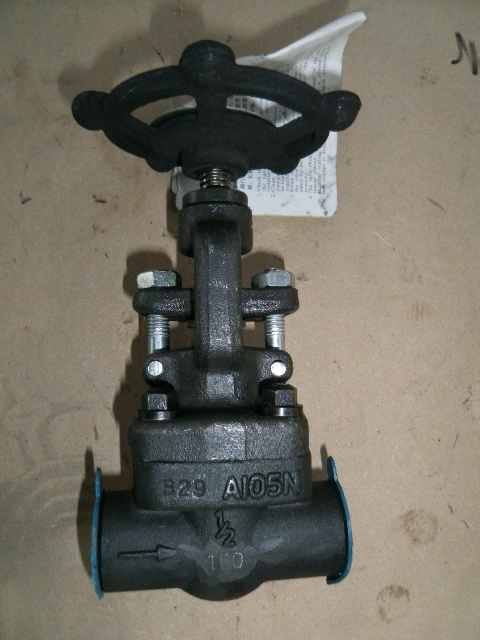

一、J11Y锻钢截止阀概述：
锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
二、J11Y锻钢截止阀结构特点：
1.截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
2.全径或缩径
3.明杆支架式
4.自定心压板压套式
5.螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6.整体式上密封座
7.承插端符合ASME B16.11
8.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
9.阀瓣可变换为节流型、针型、球型和止回型
三、J11Y锻钢截止阀产品材料：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 阀盖 | A105 | A276304 | A276304(L) | A276F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 销钉 | A276420 | A276 304 | ||
8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
10 | 填料压板 | A216WCB | A351CF8 | ||
11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
12 | 阀杆螺母 | A276420 | |||
13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
14 | 铭牌 | SS | |||
15 | 手轮 | A197 | |||
16 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢
四、J11Y锻钢截止阀连接尺寸：
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
H(开) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | |
W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 |
焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 | |
